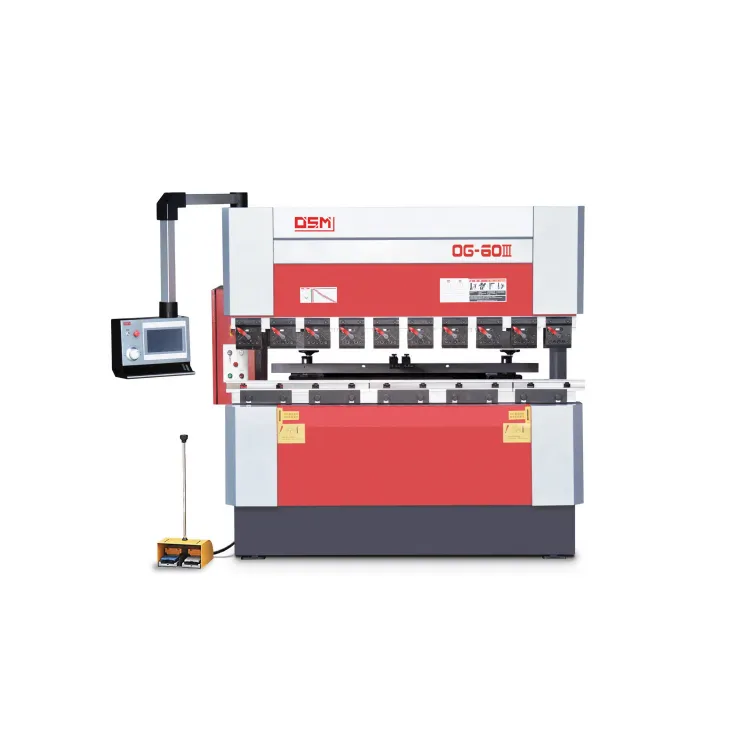

OG-60III下动式液压数控折弯机

马上咨询获取报价

型号：OG-60III

工艺：节能、节电、高效、运行成本低、折弯质量高。

产品概述：OG系列折弯机通过液压下动式双导向结构与斜楔微调补偿系统实现多厚度板料的高精度成型，配合双面快拆模具装置与低故障液压系统，确保高效稳定的各类形状工件加工。

适用：下动式液压折弯机，凭借三液压缸同步驱动与FR折弯技术，可实现±0.5°高精度及复杂曲面加工，适用于汽车底盘、新能源电池托盘、5G散热片、航空钛合金蒙皮等异形件，覆盖汽车制造、新能源动力电池、光电通讯、航空航天等高端领域，尤其擅长铝、铜、镀锌板等材料的高精度折弯，满足多品种小批量及批量生产需求。

项目名称		单位	OG-60Ⅲ
公称力		KN	600
工作台长度		MM	2000
折弯长度		MM	2200
立柱间距离		MM	1690
工作台（滑块）行程		MM	100
最大开口高度		MM	400
工作台上升速度		MM/S	50-63
工作台折弯速度		MM/S	1-11
工作台下降速度		MM/S	40
外形尺寸（最大）	长	MM	2200
	宽	MM	1400
	高	MM	2200
电机功率		KW	5.5
总功率		KW	7
输入电线		M㎡	4
机器重量		KG	3350

OG系列折弯机细节说明

脚踏开关

采用脚踏开关，有效降低工人劳动强度，提升工作效率。机械寿命超过100万次，耐用可靠。

D轴和L轴手轮控制功能

在首件工件进行折弯试验时，使用手轮调节功能可大大提升操作的直观性与便利性，同时增强操作安全性。

任意下限控制

通过数字编码器的直接控制，实现对工作台下限位置的精准调节，有效避免不必要的空行程，显著提升生产效率。

双面快速释放与夹紧装置

采用上模快速夹紧装置，安装简便稳固，可防止上模脱落，具备快速释放与夹紧功能，显著缩短模具更换与调试时间。

液压油缸

高性能液压油缸

增强强度——缸体采用高强度合金钢制造，抗压能力提升30%，在高负载、高频率的折弯作业中依然保持稳定可靠的性能；

精准控制——配备先进的液压控制系统，响应时间≤0.1秒，定位精度达±0.05mm，确保折弯角度精确一致；

先进密封——采用纳米级密封技术，具备优异的耐磨与防泄漏性能，使用寿命提升一倍，有效降低维护成本；

节能设计——低能耗液压回路结构相比传统液压缸节能25%，帮助用户降低运行成本；

超压保护——具备自动泄压功能，当系统压力超过安全阈值时可自动卸压，保护设备免受损坏

机身框架结构

一体式数控加工

我们的折弯机采用整体焊接成型后，通过大型龙门铣数控加工中心进行整体加工，确保卓越的加工精度与结构稳定性。

嵌套式框架设计

相较于传统焊接结构，嵌套式框架设计有效消除变形与挠曲，确保几何结构稳定，长期使用依然能够保持加工精度。

多层多道焊接

机身焊接工艺采用机器人自动焊接与人工补焊相结合。折弯机机架的每个连接部位均按照多层多道焊接标准进行10次焊接，确保焊接强度与结构耐久性达到最高标准。

整体回火处理

机身焊接成整体结构后，会进行整体回火处理，处理温度范围为400至650摄氏度，确保机身强度的一致性与稳定性。

三重防护涂装工艺

主机架整体加工完成后，经过全面喷砂处理，并采用环保水性涂料进行一底两面的喷涂工艺，确保涂层附着力强、表面光洁，不易脱落。

高锰钢制造

整机采用高锰钢Q355与Q235制造，这类高屈服强度钢材广泛应用于军舰、潜艇及跨海大桥等高强度工程领域，保障设备结构的强度与耐久性。

OG系列数控系统

智能 · 简便

1. TFT触控界面：配备高亮TFT彩色LCD触控屏，支持直观的对话式数据输入，可通过主控界面或远程手轮进行操作；
2.高精度控制：采用Keyence数字控制器与三菱伺服驱动器，提升系统稳定性与控制精度，支持最多999个预设程序；
3.同步轴控制：集成L轴（后挡料）与D轴（深度）联动控制，实现精准同步操作；
4.直接输入模式：操作人员输入L轴和D轴数值，系统可根据内置数据库自动设定其他参数；
5.角度输入模式：输入材料厚度、材质、折弯长度、角度及模具信息，系统将自动计算轴位；
6.人性化操作体验：系统操作简便，培训周期短，加工效率高，维护保养轻松。

OG系列后挡料总成

半自动/全自动后挡料装配（可选）

二轴/三轴后挡块的优点：
A. 后挡块采用线性导轨标尺，后挡块可以自由滑动到精确位置，移动方便。
B. 标尺可以通过单侧手动/电动调整模式进行调节，调节速度快且精确，方便调整定位高度。

手动后挡料装配（标准配置）

该折弯机的后挡料装配采用钢制标尺，具有较强的刚性硬度和抗变形能力。配备手动可调定位挡块，拆卸和移动方便，能够满足更多折弯需求。
标尺可通过单侧调节高度，适应不规则形状产品的折弯，操作简单便捷。

强大的折弯功能

慢速折弯功能

慢速折弯功能可设置折弯速度，方便操作；还可设定开始慢速折弯的位置及步骤之间的等待时间，支持数字设定或手动选择，提升加工灵活性与精度控制。

后拉再折弯功能

后拉再折弯功能在模具夹紧材料后启动，先进行上下动作确认，以避免在折弯过程中出现中途干涉材料的情况，确保加工顺利进行。

圆弧折弯功能

圆弧折弯功能通过输入间距参数，实现自动圆弧折弯操作，将多个折弯步骤精准转换为平滑曲线，确保钣金加工中的弧度一致性与高精度。

画线折弯功能

折弯机的画线折弯功能通过对预先划线的位置进行精准定位，并优化工艺参数、模具及智能系统，确保成形精度，有效提升加工效率与一致性。

OG系列折弯机图片

奥斯玛OG-50III下动式液压数控折弯机正前方实拍，展示工业级CNC液压系统与精密机械结构集成方案，50吨级下动式设计实现±0.02mm高精度钣金成型，诠释高端装备制造领域液压数控技术突破

奥斯玛OG-50III下动式液压数控折弯机左前方实拍，展示工业级CNC液压系统与精密机械结构集成方案，50吨级下动式设计实现±0.02mm高精度钣金成型，诠释高端装备制造领域液压数控技术突破

奥斯玛OG-50III下动式液压数控折弯机左侧方视角实拍，展示工业级钣金加工设备精密液压系统与CNC控制集成方案，诠释高端金属成型领域高效能制造解决方案

奥斯玛折弯机OG-50III左侧方视角实拍——全封闭防护结构与精密机械设计凸显工业级加工安全性与稳定性

奥斯玛折弯机OG-50III右前方视角实拍——人机交互界面与精密机械构造展现高效操作与工业级可靠性

奥斯玛折弯机OG-50III右后方视角实拍——精密机械构造与工业级防护设计彰显设备耐用性与加工稳定性

奥斯玛折弯机OG-50III正左后方视角实拍——精密机械结构设计彰显工业美学与高性能加工实力

奥斯玛折弯机OG-50III左后方视角实拍——精密机械结构设计彰显工业美学与高性能加工实力

OG系列尺寸图纸

	OG-35	OG-50	OG-50L	OG-60	OG-100	OG-150(3m)	OG-150(4m)
A	1400	1400	2000	2170	3090	3300	4200
B	1210	1210	1500	2020	3000	3200	4000
C	1010	1020	1320	1700	2550	2550	3100
D	300	400	400	400	400	400	400
E	280	280	280	280	280	280	280
F	400	400	400	400	400	400	400
G	60	60	60	60	90	90	90
H	1960	1960	2000	2020	2300	2400	2400
I	1210	1220	1500	1900	2800	2800	3350
J	950	950	950	950	1030	1030	1030
L	1065	1290	1290	1290	1390	1500	1500

上门现场培训服务

在折弯机交付至客户后，我公司将根据客户的具体需求，提供免费的设备调试及后续的现场操作培训。培训人员将在买方相关技术人员全面掌握我公司数控折弯机的技术特性、操作流程与维护知识后，方可离开。培训内容包括：

结构与功能介绍

基本操作培训

系统组件讲解

高级操作技能

常见故障解决方案

日常维护保养

工业4.0

与机器人系统无缝协同集成

我们的折弯机经过精心设计，确保与ABB、KUKA、安川、发那科等主流机器人臂完美兼容。这确保了其能够轻松集成到自动化生产线中，符合工业4.0标准。该系统支持实时通信、自适应控制和智能协调，从而提升生产效率并减少人工干预。无论是高混合、低批量生产，还是大规模制造，我们的解决方案都能提供现代工业应用所需的灵活性和效率。

机器人协同工作

智能控制系统

高精度与一致性

灵活的生产方式

符合工业4.0标准

预留标准接口

奥斯玛折弯机搭载机械手臂图片，展示自动化机械臂与折弯机协同工作，提高生产效率和加工精度。
